产线快速检测系统-曼克维

在线快速测量系统是曼克维设计的一种面向基站天线生产环节的测试系统。该系统可实现基站天线俯仰面方向图的快速测量和单元幅相的检测，适用于天线生产过程的在线检验，能够简便地评估天辐射性能是否合格，以及是否存在装配异常。该系统能在简易暗室内工作，可在很短时间内完成被测天线的俯仰面方向图扫描，有利于在产线批量部署。费用低，效率高，是一种经济的生产测试方案。

技术优势

高精度的自主近场测量技术：本系统采用曼克维优势的近场测量技术，增大探头与被测天线的间距，相较于业界类似产品采用口面场测试的方法，最大程度减小了二者之间的互耦作用对近场测量的影响，精度更高；
双测试模式：包含Z轴探头升降机构，适配方向图快速测量和单元幅相检测两种不同测试模式；
测量效率更高，操作更简便：通过优化的采样参数设置、近远场转换和误差补偿算法，可一次性实现8端口的方向图测量，通过俯仰面方向图快速扫描+异常情况单元幅相检测的方式，效率更高；
稳定、耐用的结构设计：双传动龙门架的探头架设方式，相比业界一般采用的C型悬臂，能有效保证结构稳定性，降低运行抖动带来的测试误差。

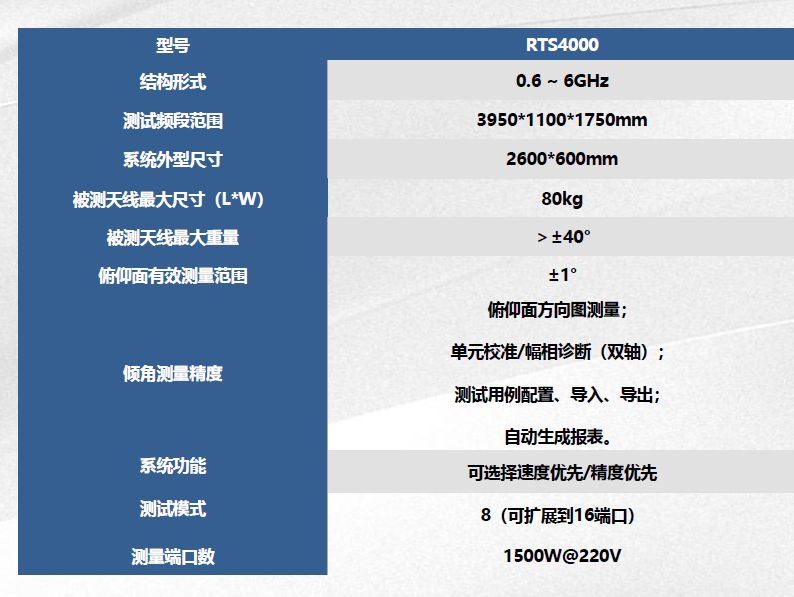

产品参数
